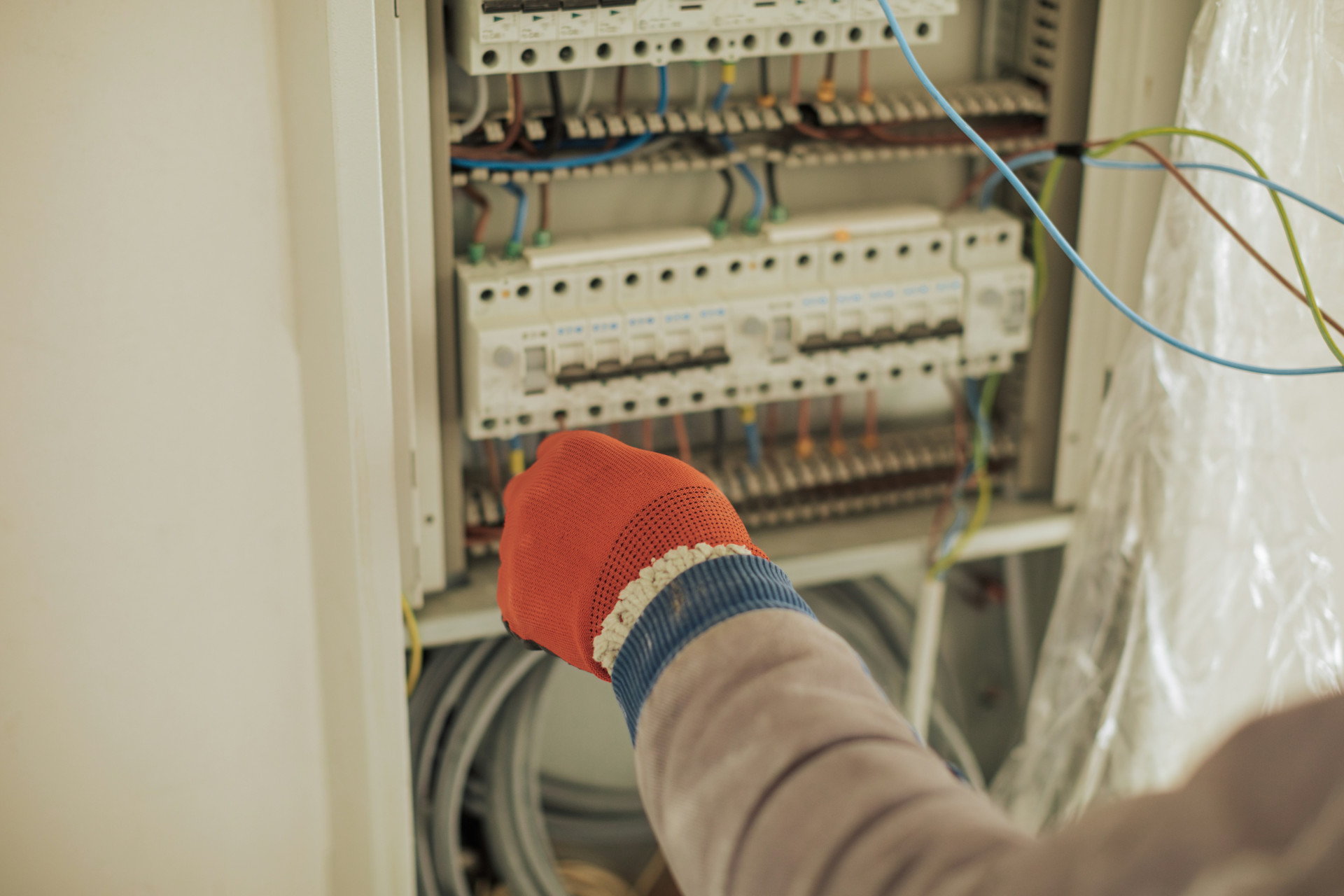

Elcentralen är hjärtat i din bostads elinstallation. Här fördelas strömmen till husets olika grupper, och säkringar samt jordfelsbrytare skyddar mot överbelastning och elektriska fel. När du planerar att lägga till utomhusinstallationer – som trädgårdsbelysning, el till friggebod, värmepump eller laddning av elbil – ställs särskilda krav på både belastning, säkerhet och korrekt utförande. Här går vi igenom hur du säkerställer att din elcentral och utomhusel fungerar tryggt och effektivt.

Förstå elcentralens funktion

Elcentralen fördelar elen från huvudledningen till de olika grupperna i huset. Varje grupp har sin egen säkring som skyddar mot överbelastning och kortslutning. I moderna installationer finns dessutom jordfelsbrytare (RCD) som bryter strömmen om en felström uppstår – till exempel om en kabel skadas eller fukt tränger in.

När du planerar nya utomhusinstallationer är det viktigt att veta hur mycket kapacitet din elcentral har. Om du lägger till nya förbrukare kan det behövas fler grupper eller en uppgradering av huvudsäkringen. Detta ska alltid bedömas och utföras av en behörig elinstallatör.

Utomhusinstallationer kräver extra skydd

Utomhusinstallationer utsätts för fukt, temperaturväxlingar och mekanisk påverkan. Därför måste allt material – från kablar till uttag och armaturer – vara godkänt för utomhusbruk och ha rätt IP-klassning (Ingress Protection).

• IP44 är vanligtvis miniminivån för utomhusuttag och belysning, eftersom de tål regn och fukt.
• IP65 eller högre rekommenderas för installationer som utsätts för direkt vattenstråle, till exempel vid carport eller altan.

Alla utomhusgrupper ska dessutom skyddas av en jordfelsbrytare med högst 30 mA känslighet. Det är ett krav enligt svensk standard (SS 436 40 00) och en viktig säkerhetsåtgärd som kan rädda liv.

Læs også:

Elinstallationer i moderna hem – så hanterar du många elektriska apparater

Elektriker

Våra hem fylls av allt fler elektriska apparater – från smarta högtalare till elbilar. Lär dig hur du planerar och uppgraderar dina elinstallationer för att möta dagens och morgondagens behov, med fokus på säkerhet, kapacitet och bekvämlighet.

Auktoriserad eller inte? Så känner du igen skillnaden på elarbeten i hemmet

Elektriker

Elinstallationer i hemmet kräver både kunskap och försiktighet. I den här guiden får du veta var gränsen går mellan gör-det-själv och auktoriserat elarbete – och hur du kontrollerar att arbetet utförs säkert och enligt reglerna.

Elcentralen och utomhusel – så säkerställer du korrekt belastning och säker drift

Elektriker

En korrekt dimensionerad elcentral och säkra utomhusinstallationer är avgörande för att undvika överbelastning och driftstörningar. Lär dig hur du planerar, skyddar och underhåller din elanläggning – från jordning till dokumentation – för en säker och hållbar elmiljö.

Smarta elmätare ger insikt i ditt elförbrukningsmönster

Elektriker

Smarta elmätare ger dig en tydligare bild av hur och när du använder el i hemmet. Med hjälp av realtidsdata kan du spara pengar, minska din klimatpåverkan och bidra till ett mer hållbart energisystem.

Korrekt belastning – undvik överhettning och säkringsutlösning

När du lägger till nya elförbrukare måste du se till att elcentralen och befintliga grupper inte blir överbelastade. Varje grupp är dimensionerad för en viss strömstyrka – vanligtvis 10, 13 eller 16 ampere. Om du ansluter för många apparater på samma grupp kan säkringen lösa ut eller ledningarna bli överhettade.

Några tumregler:

• Fördela större förbrukare (som värmepump, elbilsladdare eller terrassvärmare) på separata grupper.
• Undvik att koppla utomhusuttag till samma grupp som inomhusbelysning.
• Använd kablar med rätt ledararea – för långa eller för tunna kablar kan orsaka spänningsfall och värmeutveckling.

En behörig elinstallatör kan beräkna den totala belastningen och säkerställa att installationen uppfyller gällande regler.

Jordning och potentialutjämning

Utomhusinstallationer ska alltid ha korrekt jordning. Det innebär att metalldelar – som armaturer, uttag och apparater – är anslutna till jord så att strömmen leds bort vid ett fel. I äldre hus kan jordningen vara bristfällig, och det bör kontrolleras innan du lägger till nya utomhusgrupper.

Potentialutjämning är en extra säkerhetsåtgärd där alla ledande delar i ett område kopplas samman elektriskt för att undvika farliga spänningsskillnader. Det är särskilt viktigt vid installationer nära vatten, som trädgårdsdammar, pooler eller utomhusspa.

Planering och dokumentation

Innan du påbörjar nya utomhusinstallationer bör du planera var elen ska användas och hur kablarna ska dras. Nedgrävda kablar ska ligga på rätt djup (vanligtvis 35–70 cm beroende på typ) och skyddas mot mekanisk påverkan. Använd alltid kablar som är godkända för markförläggning, till exempel EKKJ eller N1XV.

När arbetet är klart ska installationen testas och dokumenteras. En behörig elinstallatör kan utfärda ett intyg eller en kontrollrapport som visar att allt är utfört enligt Elsäkerhetsverkets föreskrifter. Det är inte bara ett krav – det är också din trygghet om något skulle hända i framtiden.

Underhåll och regelbunden kontroll

Även en korrekt utförd installation kräver underhåll. Kontrollera regelbundet att utomhusuttag och belysning är täta och fria från fukt eller korrosion. Testa jordfelsbrytaren ett par gånger per år genom att trycka på testknappen – den ska omedelbart bryta strömmen.

Om säkringar löser ut upprepade gånger eller lampor flimrar bör du låta en elektriker undersöka installationen. Det kan tyda på överbelastning eller lösa anslutningar.

Säker drift börjar med planering

Utomhusel ger både bekvämlighet och funktion, men kräver noggrann planering. En rätt dimensionerad elcentral, korrekt skydd och professionellt utförande är grunden för säker drift. Med rätt planering kan du tryggt njuta av belysning i trädgården, el i förrådet och laddning i carporten – utan att kompromissa med säkerheten.
